Конечно же, ездить на автомобиле с автоматической коробкой передач намного удобнее, за это можно и денег больше заплатить. Правда, для города использование автоматической коробки передач может быть неоправдана из-за повышения расхода топлива на 10-20%.

Автоматические коробки развиваются, конструкторы не спят, а постоянно совершенствуют технологии. Одну из таких новинок мы сейчас рассмотрим, а именно устройство коробки передач DSG.

Устройство коробки передач DSG

Принцип работы коробки передач DSG

Основание автоматической коробки передач DSG состоит из пары механических коробок КП1 и КП2. Их организация была создана с необычным подходом. Первичный вал коробки передач имеет привод от собственного сцепления Сц1 и Сц2. То есть во время включенной передачи и работы, когда задействовано Сц1 (включает 1, 3, 5 и 7 передачи), Сц2 (включает 2,4,6, и передачу заднего хода) в это время выключено. Соответственно в зависимости от режимов разгона автомобиля работает или одна или другая коробка передач. Во время работы двигателя на холостом ходу отключаются оба сцепления. В автомобиле устанавливается специальное устройство «Мозги», которое следит за различными параметрами автомобиля и само принимает действия по плавности и времени переключения передачи. Правда задний ход автомобиля может включить только водитель.

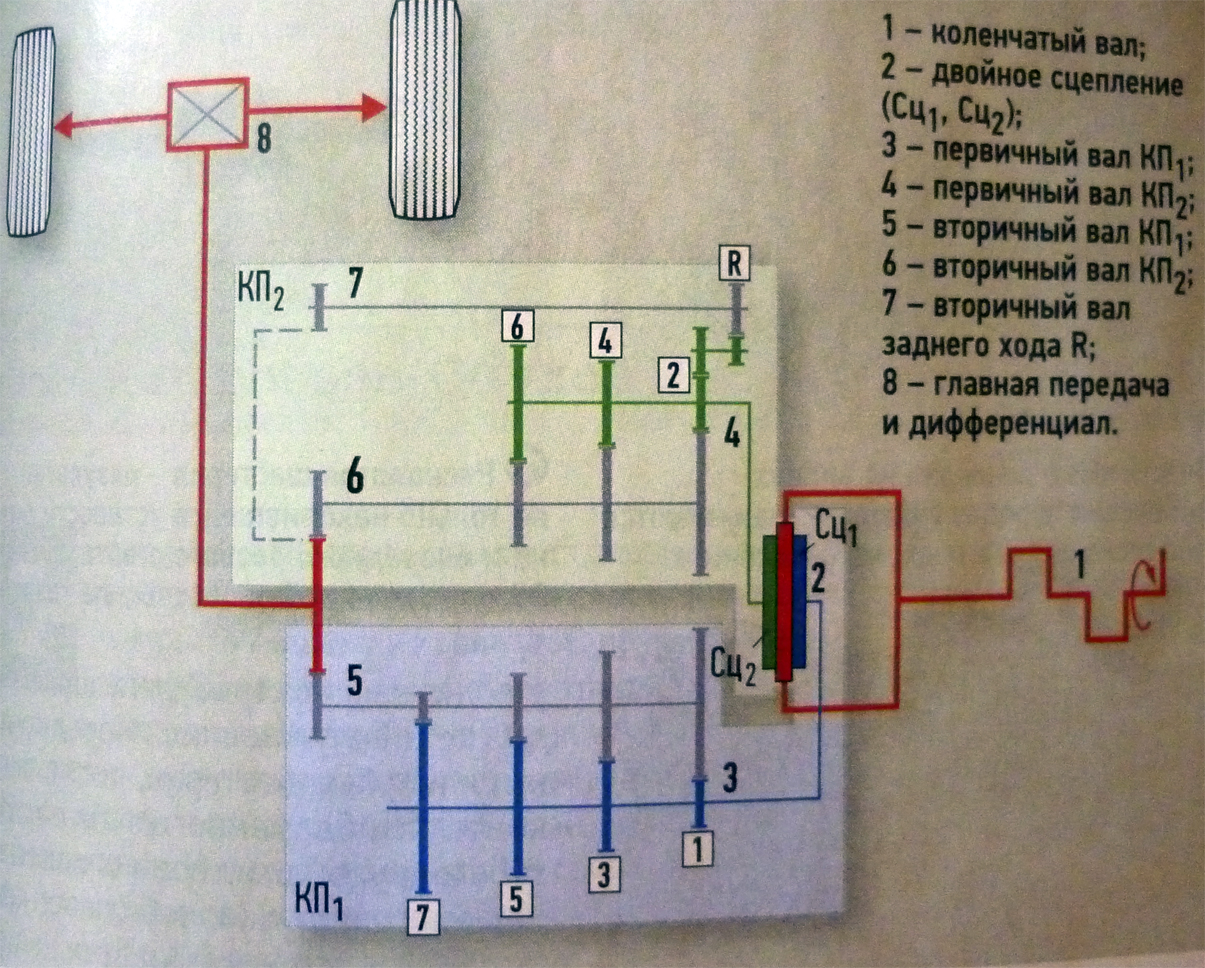

Схема коробки передач DSG

Итак, давайте представим работу коробки передач DSG:

Например, нам надо перейти с третей на четвертую передачи, в это время крутящий момент передается на третью передачу, и в то же время включена четвертая, но сцепление разъединено. «Мозги» выключают первое сцепление и включают второе сцепление, и через некоторое время крутящий момент передается уже на 4 передачу.

Это устройство коробки передач DSG помогает избежать рывков и толчком во время переключения передач.

Если сравнить скорости переключения автоматической коробки передач DSG со скоростью переключения передач опытного гонщика, то лучшие показатели будут у коробки DSG. Главное, чтобы блок управления был отрегулирован правильно, и не было неисправностей в сцеплениях и коробке передач. Неисправность коробки DSG чревата дорогостоящим ремонтом. Для того, чтобы его избежать следует во-время проводить техническое обслуживание автомобиля. Давайте напоследок рассмотрим как заменить масло в коробке передач DSG самому.
